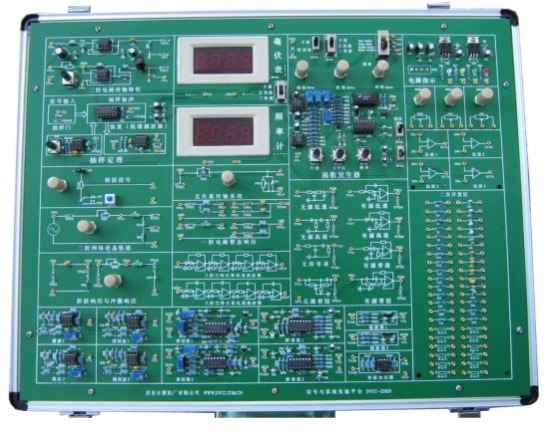

LH-XH20 信號與系統實驗平臺

LH-XH20信號與系統實驗平臺是為配合《信號與系統》課程教學

，在多年進行信號與系統實驗的基礎上

，經過不斷改進研制成功的實驗設備。它提供了信號的頻域

、時域分析的實驗手段

，利用該實驗平臺可進行階躍響應與沖激響應的時域分析；信號頻譜的分析與研究

、信號的分解與合成

；AM調制與解調、FDM頻分復用

；可進行連續時間系統的模擬和抽樣定理與信號恢復的分析與研究

；可實現一階、二階電路的暫態響應及二階網絡狀態軌跡顯示以及各種濾波器設計與實現

。該平臺設計采用模塊化形式

，以功能單元來劃分，電路原理一目了然

。

一

、系統特點

1、緊扣教學大綱

、內容簡潔

、重點突出：對“信號與系統”課程的大部分章節均提供有實驗項目，使實驗內容具有教學性和通用性

，同時也使學生通過實驗環節更透徹得掌握原理性的知識

。
2、電路模塊化設計：實驗單元均以模塊來劃分

，實驗名稱與模塊名相對應

。模塊內的電路在相應的位置畫出，使實驗者一目了然

。
3

、結構緊湊，性能穩定

、可靠

；擴展性強，可自行設計實驗電路

。
4

、選配Proteus仿真軟件，可以模擬仿真信號系統里邊各種功能電路

，同時適配示波器

、邏輯分析儀、信號發生器等虛擬儀器

，方便電路的分析研究

，以提高學生的綜合能力。

二

、系統組成
硬件模塊組成：

、電源輸入模塊：：提供+5V/1.0A、-5V/0.5A

、+12V/0.5A

、-12V/0.5A的電源輸出,配LH-DB電源保護板時

，有欠壓、過壓

、過流和短路報警功能

，在上述情況發生時自動切斷系統電源，故障排除后

，自動恢復

。

2、信號源模塊：

提供五種波形信號：正弦波

、三角波

、方波、矩形波

、掃頻信號

。
信號的頻率范圍：9Hz—100KHz，分四個頻段

。
信號的頻率

、幅度、占空比和掃速勻可調

。

、頻率計：四位數顯，測量范圍1Hz-300KHz

，量程自動切換

。

4、毫伏表：三位半數顯

，測量范圍0～10V

，頻率范圍0～100KHz。

、模擬濾波器模塊

、無失真?zhèn)鬏斚到y(tǒng)

7、一階電路暫態響應模塊

、二階電路傳輸特性模塊

、二階網絡狀態軌跡模塊

10、二階電路暫態響應模塊

、階躍響應與沖激響應模塊

、抽樣定理模塊

13、AM調制解調模塊

、FDM頻分復用模塊

、電路元件擴展區

16、機箱：鋁合金材料，綠色環保

，造型美觀大方

。參考外形尺寸：440×340×100MM

三、軟件配置

、選配Proteus仿真軟件

，可以模擬仿真信號系統里邊各種功能電路

，同時適配示波器

、邏輯分析儀、信號發生器等虛擬儀器

，方便電路的分析研究

，以提高學生的綜合能力。

四

、實驗項目
1

、基本運算單元實驗
2、階躍響應與沖激響應實驗
3

、連續時間系統的模擬實驗
4

、有源、無源濾波器實驗
5

、抽樣定理與信號恢復實驗
6

、一階電路的暫態響應實驗
7、二階電路傳輸特性實驗

、二階網絡狀態軌跡的顯示實驗

、二階電路的暫態響應實驗
8、二階網絡函數的模擬實驗
9

、AM調制與解調

、FDM頻分復用實驗

11、信號的無失真?zhèn)鬏?o:p>

五

、實驗箱配置

序號	設備名稱	型號	備注
1	信號與系統實驗箱	LH-XH20	每組一臺
出廠附件	LH-XH20實驗指導書	1本
	電源線1.5m	1根
	2號實驗導線	10根
	保修卡、合格證	1套

附：使用本實驗箱需配套儀器儀表：萬用表和示波器(普通雙通道數字示波器）
