LH-3C3 交流電路實驗箱

關鍵詞：

電工

、電子

、電氣

、電子信息、計算機硬件和控制類教學實驗設備

。

所屬分類：

交流電路實驗箱

咨詢熱線：

400-860-6278

產品留言

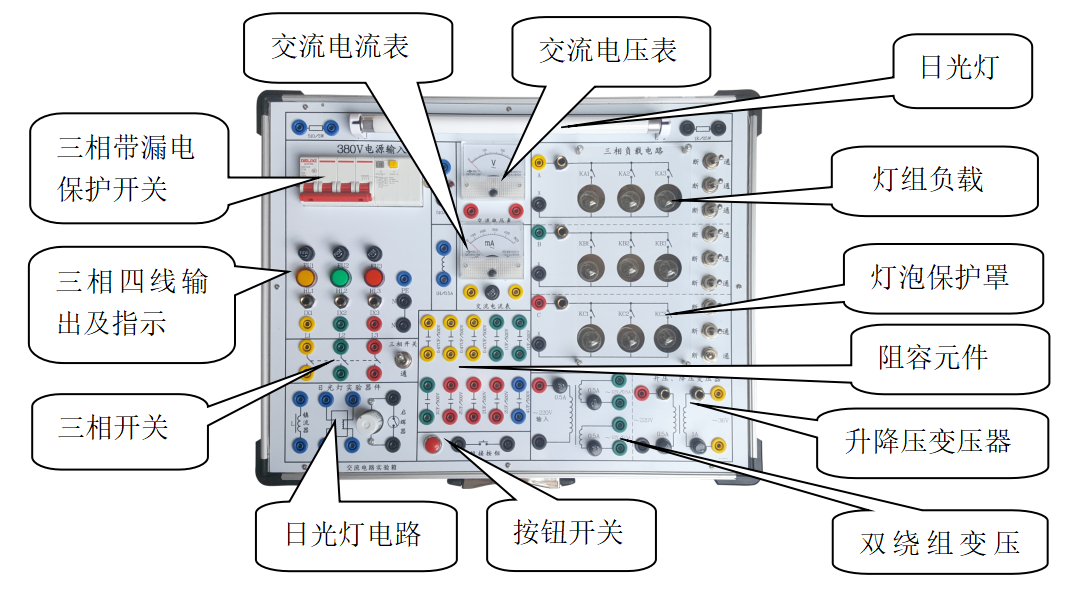

LH-3C3 交流電路實驗箱

一

、技術指標

、電源：交流輸入三相四線380V±10%。
2

、配三相四線帶漏電保護電源開關

。
3、有三路短路保護

、三路電源指示燈

、三相四線電源輸出接線端子和三路電流測量接口。
4

、配三相燈組負載：每相有三個15W燈泡

，用3只開關控制通斷，共9只燈泡

。每相留有電流測量插孔1對

，便于相電流的測量。
5

、日光燈器件組：設有10W鎮流器

、10W日光燈管、啟輝器以及用于改善功率因數的高壓
電容（1µF/500V

、2.2uf/500V

、4.7µF/500V各3個）。
6

、R

、L、C元件特性組：設有1kΩ/25W功率電阻

、1H/0.5A電感及1µF/500V高壓電容各一只

，通過實驗可測試各元件的參數。
7

、36V/220V升降壓鐵芯變壓器 1只

，原、副邊均設有電流插座便于電流的測試

，可測量原

、副邊電流，通過實驗可掌握變壓器參數測試的方法

，并了解電壓

、電流和阻抗的變換關系。
8

、雙繞組變壓器1只：220V/雙路12V

。通過實驗可掌握變壓器原、副邊同名端，副邊雙繞組同名端的判斷方法

，進一步理解同名端在變壓器應用中的意義

。
9、電流互感器：電流互感器1只

，其原

、副邊電流比I1:I2分別為2:1、3:1

、4:1

、5:1，原邊最大電流為5A

，通過實驗可進一步理解電流互感器的原理

。
10、設置交流電壓表一只

，量程0～450V

；交流電流表一只，量程0～500mA

，帶有短路保護

。
11、日光燈管和燈腳裝在電路板的正面

，方便維修維護

。
12、三相燈組上裝有有機玻璃保護罩

，既防止燈泡損壞

，又保護實驗導線不被燙壞，還保護了人生安全

。
13

、設計有專用接地保護線。
14

、配套自鎖緊護套實驗導線12根（紅

、黃

、綠

、黑各3根），電流接口線1根

。
15

、配置獨立三相開關1個（9腳），短接按鈕1個

。
16

、配置1K/25W電阻1個，510/3W電阻2個，1H/1A電感1個

。
17

、配置發光二極管2個。
18

、可選配耦合電感1對

。
19、創新設計模塊1（供教師用

，價格另算）
1)能用低壓直流電模擬三相交流電源

，輸出的三相交流電其電壓幅值和相位差既可以調節又穩定可靠還安全節電。有效避免由于整個電網系統三相負載的不確定性（三相負載在每一時刻都是隨機的

，導致三相負載不平衡）和供電系統內阻不為零

，導致三相電不平衡和不穩定而引起實驗結果的很大誤差，影響實驗教學效率和結果

。
2）它可方便地觀察三相電壓幅值或相位差由平衡變?yōu)椴黄胶鈺r

，所引起的中線電流的變化，從而加深學生對三相電的充分認識

，以提高學生的學習興趣

。
3）用負載電阻并聯發光二極管顯示電路作為三相負載的每一相，使負載精度高

、節電且壽命長

，人身安全性高。
20

、創新設計模塊2（供教師用

，價格另算）
安全用電電路模型的設計，包含模擬交流輸入安全電壓

，設計有接零保護電路

、接地保護電路、交流電流表

、聲光報警電路和交流負載

。

二、實驗項目

、用三表法測量交流電路等效參數
2

、正弦穩態交流電路相量的研究
3、單相鐵心變壓器特性的測試
4

、三相交流電路電壓

、電流的測量
5、三相電路功率的測量
6

、功率因數及相序的測量
7

、日光燈電路接線
8

、日光燈電路及功率因數的提高
9、電流互感器實驗（選做）

三

、實驗箱配置

序號	名稱	說明	數量
1	LH-3C3主機箱	含機箱、電源、實驗電路和分立元件等	1套
2	實驗指導書		1本
3	三相四線交流電源線		1根
4	實驗導線		1套

附：完成上述全部實驗需要下列配套設備

（1）萬用表

（2）三相調壓器

（3）三相功率/功率因素表
