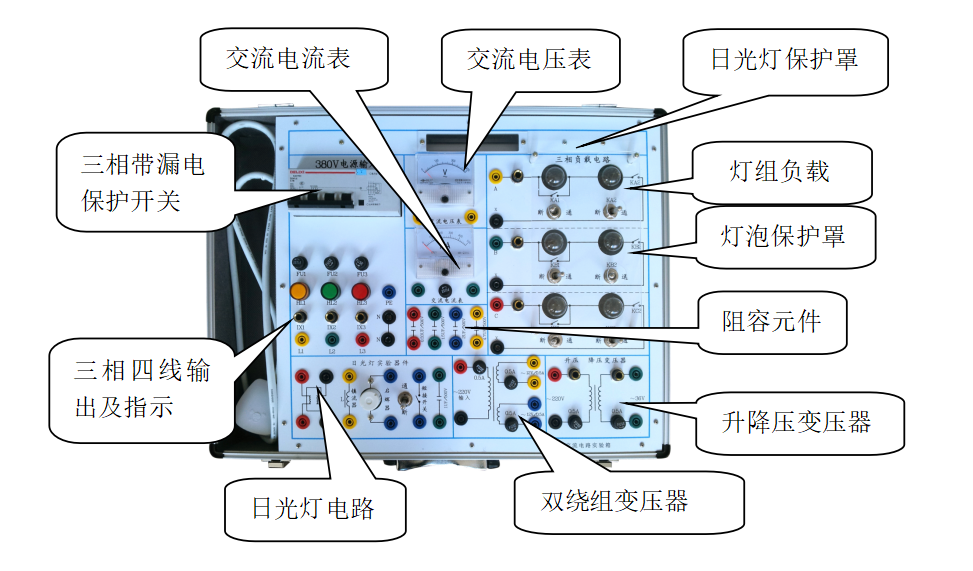

LH-3C2 交流電路實驗箱
一、技術指標
（1）電源： 交流三相四線380V±10%。
（2）配三相四線帶漏電保護開關，并有三相電源指示燈。
（3）配燈組負載三組：三組各自獨立，每個燈組均設有兩個串聯的15W白熾燈（由開關控制支路的通斷）和電流插座便于電流的測試。
（4）日光燈器件組：設有15W鎮流器、日光燈管、啟輝器以及用于改善功率因數的高壓
電容（1µF/500V、2.2µF/500V、4.7µF/500V）。
（5）升降壓鐵芯變壓器36V/220V 1只，原、副邊均設有電流插座便于電流的測試，可測量原、副邊電流。
（6）雙繞組變壓器：220V/8.3V/8.3V變壓器1只。
（7）提供三相四線電源的接線端子，有保護設置，三只電流插座便于電流的測試。
（8）設置交流電壓表一只，量程（0～450v）；交流電流表一只，量程（0～500mA），同時帶有保險。
（9）日光燈管和燈腳裝有有機玻璃保護罩，既防止燈管損壞，又保護人生安全。
（10）三相燈組上裝有有機玻璃保護罩，既防止燈管損壞，又保護實驗導線不被燙壞，還保護了人生安全。
（11）配套自鎖緊帶護套實驗導線25根，電流接口線2根。
（12）設計有專用接地保護電路線。
（13）可選配耦合電感1對。
（14） 外殼采用鋁木合金材料，外形參考尺寸：480×360×148mm。
二、實驗項目
（1）典型電信號的觀察與測量
（2）用三表法測量電路等效參數
（3）正弦穩態交流電路相量的研究
（4）單相鐵心變壓器特性的測試
（5）三相交流電路電壓、電流的測量
（6）三相電路功率的測量
（7）單相電度表的校驗
（8）功率因數及相序的測量
（9）三相鼠籠式異步電動機
（10）三相鼠籠式異步電動機點動和自鎖控制
（11）三相鼠籠式異步電動機正反轉控制
（12）三相鼠籠式異步電動機Y－△降壓起動控制
（13）日光燈電路安裝
（14）日光燈電路及功率因數的提高
（15）其它電工學控制實驗
三、實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
LH-3C2主機箱 |
含機箱、電源、實驗電路和分立元件等 |
1套 |
|
2 |
實驗指導書 |
|
1本 |
|
3 |
三相四線交流電源線 |
|
1根 |
|
4 |
實驗導線 |
|
1套 |
附：使用本實驗箱需配套儀器儀表
(1)萬用表
(2)單相電鍍表
(3)三相調壓器
(4)三相功率/功率因素表
